规格型号:

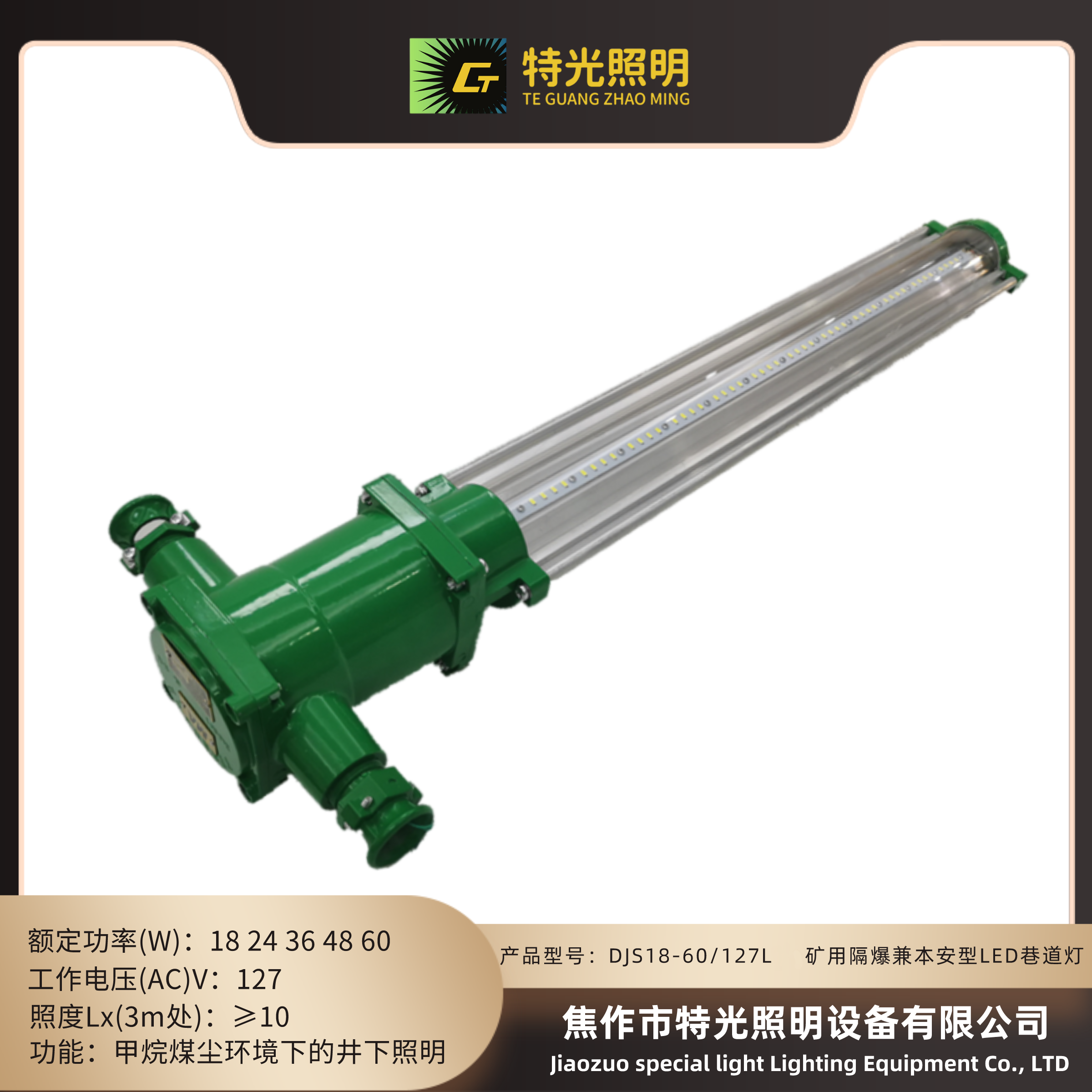

产品型号:djs18-60/127l
矿用隔爆兼本安型led巷道灯是按照mt221—2005《煤矿用防爆灯具》标准,使用高亮度高能效的led光源设计制造的一种绿色环保新型巷道灯。
该巷道灯具有结构合理、外型美观、寿命长、本安隔爆、抗冲击震动、耐湿热、密封性能好、免维护等优点。
该巷道灯选用新型led光源并配备了专门设计的配光系统。
该巷道灯耗电量低。
产品执行mt221-2005《煤矿用防爆灯具》、gb3836-2010《爆炸性环境》和企业标准q/tg03-2018《djs系列矿用隔爆兼本安型led巷道灯》标准。
零售价
0.0
市场价
0.0
浏览量:
1000
主要参数
数量
-
库存:
0
所属分类
led防爆灯
产品描述
参数

产品防爆型式

矿用隔爆兼本安型防爆标志:exd[ib]imb。



产品用途和使用场所

该型巷道灯可用于在有甲烷和煤尘爆炸危险的煤矿井下的安全照明,严禁用于采掘工作面。



使用环境

周围环境温度-20℃~ 40℃,气压为0.08~0.11mpa。

海拔高度:2000m。

周围空气月平均相对湿度为不大于96%( 25℃)。

使用在有甲烷和煤尘爆炸危险的场所按mt221-2005第4.2条的规定。

在无破坏绝缘的气体或蒸汽环境中。

污染等级为3级。

产品防爆型式

产品结构及工作原理

该型巷道灯为固定使用型,整体结构为隔爆兼本质安全型结构,分光源腔和接线腔两部分组成,接线腔内电源电路将127伏的交流电变成稳定的直流,再通过本质安全电路输出,提供给高亮度led。整灯由led光源、散热器基体、接线板、线路板、壳体、顶盖、底盖、电缆固定装置、透明罩构成,并有安装固定装置。



主要性能和参数

巷道灯基本参数见下表

型号

额定电压v

额定功率w

照度lx(3)

引入电缆规格mm

重量kg

外形尺寸长×宽×高

djs60/127l(c)

127

60

≥10

φ7~φ18

6.5

820×95×150

djs48/127l(c)

127

48

≥10

φ7~φ18

6.5

820×95×150

djs36/127l(c)

127

36

≥10

φ7~φ18

6.2

820×95×150

djs24/127l(c)

127

24

≥10

φ7~φ18

6.0

820×95×150

djs18/127l(c)

127

18

≥10

φ7~φ18

5.8

820×95×150

djs36/127l(d)

127

36

≥10

φ7~φ18

3.7

234×111×223

djs24/127l(d)

127

24

≥10

φ7~φ18

3.7

234×111×223



本质安全参数

60w.48w.36w.24w灯本安参数:u0:dc19.3vio:670ma

18w灯本安参数:u0:dc19.3vio:340ma



使用与维护

根据现场环境需要,确定灯具的安装方式和位置,并备好相应长度的φ8~10mm两芯电缆线。

装拆电缆时,须先切断电源,然后才能打开顶盖。

装电缆时,用工具旋松灯体顶盖的四颗螺钉,打开顶盖,再旋松电缆引入口的压紧螺母,将电缆线一端穿过压紧螺母、平垫圈和橡胶柱引入灯体的接线腔内,把电缆线的l、n分别固定在接线柱上,导线与接线柱连接时,须注意保持电气距离≥3.2mm,然后旋紧电缆线压紧螺母,并把顶盖固定密封好,盖盖时要注意盖上的接地柱要与接线柱避开。当只用一个引入装置引入电缆时,另一个须用金属堵垫堵住。

在选定的安装位置上,装上安装支架(用户自备),然后用m8的螺栓将灯具进行安装固定。

将电缆线的另一端按隔爆要求接通127v电源即可照明。



故事分析与处理

故障现象

原因分析

排除方法

备注

光源忽明忽暗

线路板接触不良

查找故障点并排除





安全警示6.1“严禁带电开盖”!

每次使用前须保证巷道灯是完好无缺方可安装使用。

勿对巷道灯施加外力或摔掷。

巷道灯安装使用前应存放在阴凉、干燥、洁净的环境中,禁止放入水中或火中。

使用电源电压应与铭牌额定电压相符,接线、检修时须先切断电源,不使用的出线口须封堵。

根据《煤矿安全规程》的规定,应采用短路、过载和漏电保护的照明信号综合保护装置配电。



注意事项

使用前应详细阅读使用说明书,以免发生意外或损坏。

本安产品不能随意与其他未经联检的设备连接。

本产品为免维护产品,一般不需要维修。如维修请与本公司联系。

维修时不得改变本安电路和与本安电路有关的电气元件的型号、规格及其参数等。

巷道灯使用前应认真检查,使用中若发现异常现象,请与我公司联系。

使用时,灯具表面有一定温升,属正常现象。



运输、贮存要求

巷道灯为纸箱包装,在运输中不允许受剧烈机械冲击和曝晒雨淋,不得倒置,严防摔掷、翻滚、重压。



开箱及检查

检查巷道灯各部位是否有松动现象。
